M-Bus Protokolü Nedir? Kapsamlı Teknik Rehber
03 Apr 2026 EnerjiPay Teknik Ekip 8 dk okuma M-Bus Teknolojisi 162 görüntülenme

Özetle

M-Bus, sayaç okuma sistemlerinde standart haline gelmiş, güvenilir ve yaygın olarak kullanılan bir iletişim protokolüdür. Enerji, su ve gaz sayaçlarından veri toplama işlemlerini otomatikleştirir ve merkezi izleme sistemleri için ideal bir çözüm sunar.

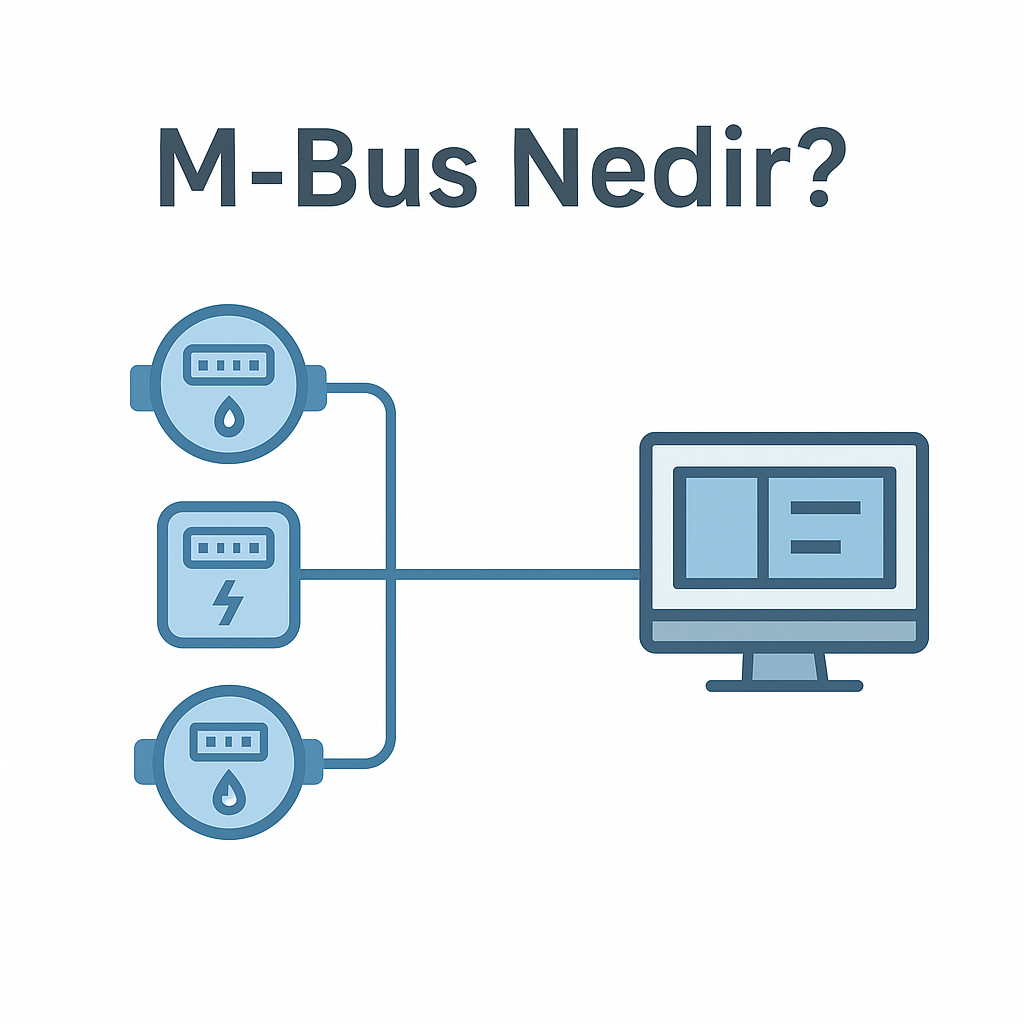

M-Bus Nedir?

M-Bus (Meter-Bus), EN 13757 standardı altında tanımlanan ve özellikle Avrupa'da yaygın olarak kullanılan bir sayaç okuma protokolüdür. 1990'lı yıllarda geliştirilen bu protokol, çeşitli türdeki sayaçlardan (elektrik, su, gaz, ısı) merkezi bir sistemde veri toplama amacıyla tasarlanmıştır.

Protokol, master-slave mimarisine dayalı olarak çalışır ve tek bir master cihazın birden fazla slave sayacı ile iletişim kurmasına olanak tanır. Bu yaklaşım, büyük bina komplekslerinde ve endüstriyel tesislerde enerji yönetimini kolaylaştırır.

M-Bus'ın Teknik Özellikleri

Özellik Değer
İletişim Hızı 300 - 9600 baud
Kablo Uzunluğu Maksimum 1000 meter
Bağlanabilir Cihaz Sayısı 250 adete kadar
Gerilim 24V DC (36V'a kadar)
Protokol Standartları EN 13757-2, EN 13757-3

M-Bus Nasıl Çalışır?

M-Bus protokolü, polling (yoklama) sistemine dayalı olarak çalışır. Master cihaz, belirli aralıklarla tüm slave cihazlara sırayla veri talep mesajları gönderir. Her slave cihaz, kendisine gelen talebi algıladığında ölçüm verilerini master'a gönderir.

İletişim Süreci:

  1. Başlatma: Master cihaz, belirli bir slave adresine SND_NKE (Normalize) komutu gönderir
  2. Veri Talebi: REQ_UD2 komutu ile slave cihazdan veri talep edilir
  3. Veri İletimi: Slave cihaz, ölçüm verilerini RSP_UD formatında gönderir
  4. Onaylama: Master, veriyi aldığını onaylar ve bir sonraki cihaza geçer

M-Bus'ın Avantajları

🔧 Teknik Avantajlar

  • Standardizasyon: EN 13757 standardına uygun, farklı üreticilerin cihazları ile uyumlu
  • Güvenilirlik: Hata kontrol mekanizmaları ile yüksek veri güvenilirliği
  • Uzun Mesafe: 1 km'ye kadar kablo uzunluğu desteği
  • Çoklu Cihaz: Tek hat üzerinde 250 adete kadar cihaz bağlanabilir

💼 İş Avantajları

  • Maliyet Etkinliği: Mevcut kablolama altyapısını kullanabilir
  • Kolay Kurulum: Basit 2 telli bağlantı yapısı
  • Otomatik Okuma: Manuel sayaç okuma gereksinimini ortadan kaldırır
  • Merkezi Yönetim: Tüm sayaçlar tek noktadan izlenebilir

M-Bus Uygulama Alanları

M-Bus protokolü, çeşitli sektörlerde başarıyla uygulanmaktadır:

🏢 Ticari Binalar

Ofis binaları, alışveriş merkezleri ve iş komplekslerinde enerji tüketiminin detaylı izlenmesi için kullanılır. Kiracı bazında faturalandırma ve enerji verimliliği analizleri yapılabilir.

🏠 Konut Kompleks­leri

Apartman ve site yönetimlerinde, her dairenin bireysel tüketiminin otomatik olarak ölçülmesi ve faturalandırılması için tercih edilir.

🏭 Endüstriyel Tesisler

Fabrika ve üretim tesislerinde, farklı üretim hatlarının enerji tüketimlerinin ayrı ayrı izlenmesi ve optimizasyon çalışmaları için kullanılır.

🏥 Kamu Binaları

Hastaneler, okullar ve devlet binalarında enerji yönetimi ve tasarruf projelerinin takibi için uygulanır.

M-Bus vs Diğer Protokoller

Özellik M-Bus Modbus Wireless M-Bus
Kablolama 2 tel 2-4 tel Kablosuz
Maksimum Mesafe 1000m 1200m 1000m+
Cihaz Sayısı 250 247 Sınırsız
Güç Tüketimi Düşük Orta Çok Düşük

M-Bus Kurulum Gereksinimleri

Başarılı bir M-Bus kurulumu için aşağıdaki teknik gereksinimler karşılanmalıdır:

📋 Donanım Gereksinimleri

  • M-Bus Master (Level Converter veya Gateway)
  • M-Bus uyumlu sayaçlar
  • 2x0.8 mm² kablo (J-Y(St)Y veya benzeri)
  • 24V DC güç kaynağı

💻 Yazılım Gereksinimleri

  • M-Bus protokolünü destekleyen SCADA yazılımı
  • Veri toplama ve analiz platformu
  • Raporlama ve görselleştirme araçları
  • Alarm ve bildirim sistemi

Sonuç

M-Bus protokolü, sayaç okuma sistemlerinde kendini kanıtlamış, güvenilir ve maliyet etkin bir çözümdür. Standardize yapısı, kolay kurulumu ve geniş uygulama alanları ile enerji yönetimi projelerinde tercih edilen protokol haline gelmiştir.

EnerjiPay olarak, M-Bus tabanlı sayaç okuma sistemleri konusunda uzman ekibimizle hizmet vermekteyiz. Projenizde M-Bus protokolünü kullanmak veya mevcut sisteminizi M-Bus'a geçirmek için bizimle iletişime geçebilirsiniz.
